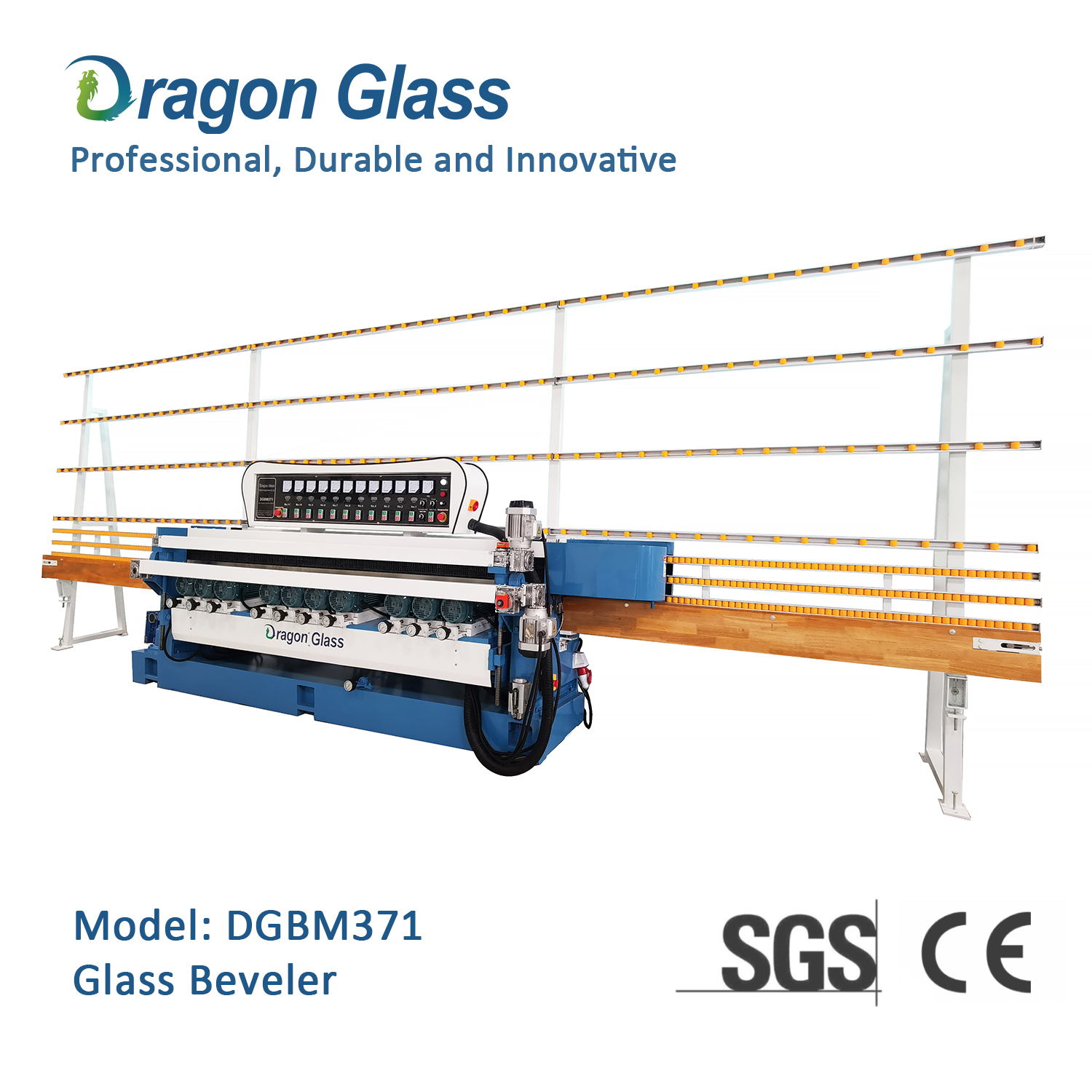

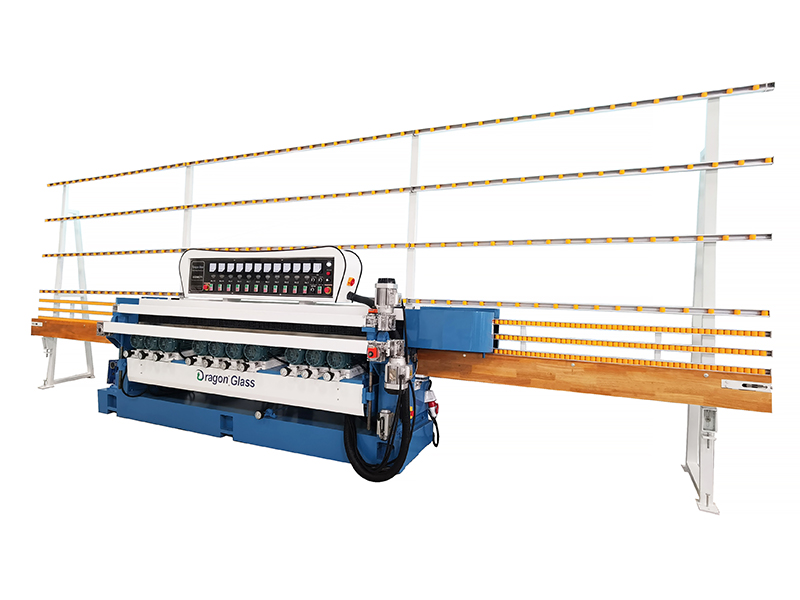

Biseladora de vidrio de 11 motores DGBM371

Cantidad:

1. DGBM371 está diseñado para esmerilar y pulir un borde biselado, con borde inferior de vidrio.

2. El pulido áspero, el pulido fino, el pulido del bisel y el pulido del borde inferior se pueden completar en una sola vez.

3. La velocidad de procesamiento es ajustable con motor continuo. El motor de frecuencia es opcional.

4. El transportador de entrada y salida adopta una correa de distribución que puede mejorar la precisión de la transmisión.

5. Es fácil de operar y tiene buen rendimiento.

6. Las ruedas y el motor adoptan transmisión directa;


Vidrio de tamaño mínimo:

80 x 80 mm

Poder:

21 kilovatios

Espesor de vidrio:

3-19 mm

Peso:

4500 KILOGRAMOS

Velocidad de proceso:

1-5 m / min

Dimensión:

7,9 x 1,4 x 2,5 metros

Ancho máximo de bisel:

40 mm

Ángel biselado:

3 ° ~ 30 °

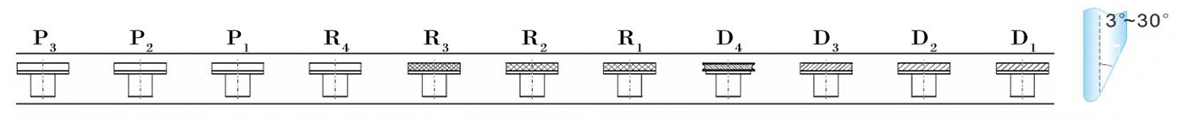

图片 2

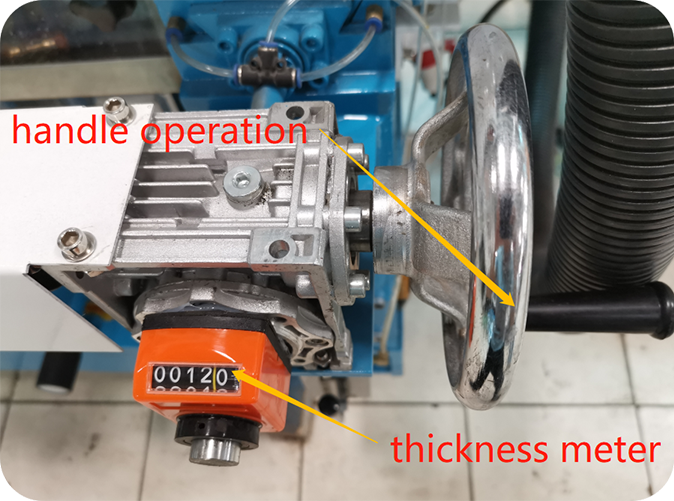

1.Ajuste del espesor del vidrio (Pantalla digital / control PLC para la opción)

Ajuste del grosor del vidrio mediante el mango, el grosor del vidrio se muestra en el medidor, en pocos segundos se puede terminar el ajuste del grosor.

Ajuste automático del ángulo y del espesor del resto.


93

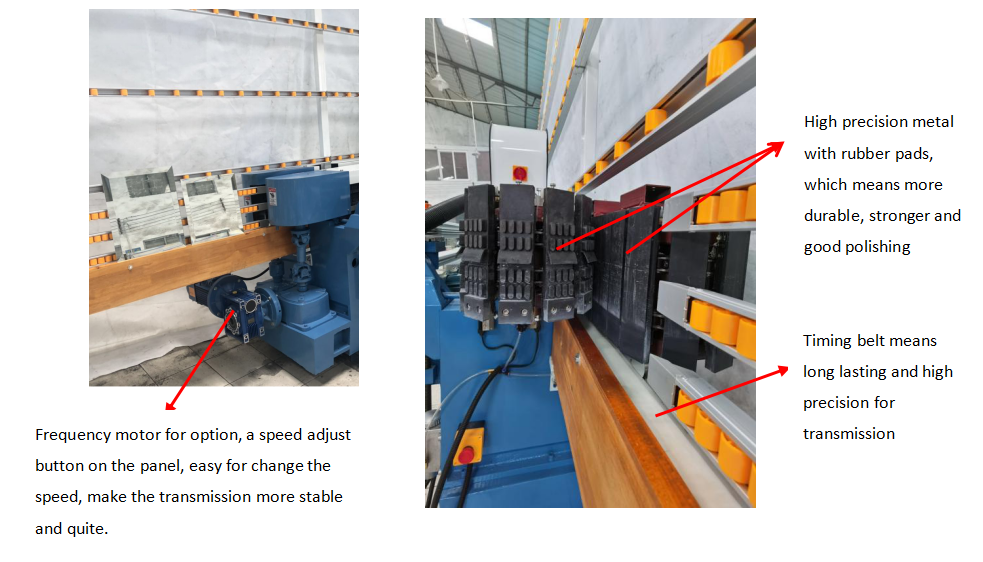

2. Sistema de transmisión


94


3. Sistema de lubricación y botón de emergencia de patada de pie y fuente de alimentación de la bomba de agua

Sistema de lubricación, tire de la bomba de aceite manual, el aceite lubricante irá a cada deslizador (base de motores y base de guía de riel) y la guía de riel, obtendrá mantenimiento y una vida útil más larga.

Botón de emergencia de patada de pie, cuando se encuentra con alguna situación de emergencia, puede usar su pie para detener la máquina.

El enchufe de la bomba de agua también adopta uno impermeable para garantizar su seguridad.


21


4. Tornillos de hierro fundido y acero inoxidable

Todos los tornillos y tuercas son de acero inoxidable.


22

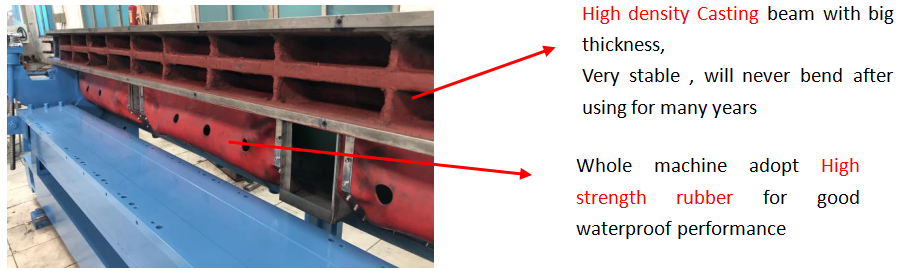

La base de la máquina, la guía del riel y la base de los motores son de acero fundido y tratamiento de recocido, es resistente y no se dobla, el espesor de la base alcanza los 30 mm de espesor.


95


La base de fundición, el grosor llega a 30 mm, hace que el procesamiento sea muy estable


23


5.Sistema de entrada y salida

Las tuberías de entrada y salida adoptan material de PVC y la junta es extraíble, lo que es fácil de mantener.


24

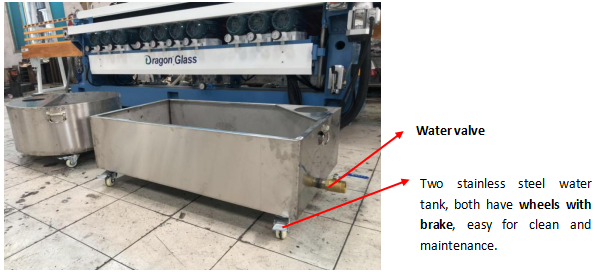

Depósito de agua con ruedas y válvula de agua para que sea muy fácil cambiar el agua.


96


En el lado de salida del fregadero se han instalado cepillos y goma para limpiar el agua, y debajo de la guía del riel se ha instalado un fregadero para recoger el agua, para que el agua no llegue a la caja de cambios y al piso, etc.


26


6. Componentes eléctricos que adoptan la marca Schneider / DELIXI.

Todos los cables con orejeta para garantizar la seguridad eléctrica y todos los cables con una marca para que coincida con todos los componentes para que sea fácil de mantener.


27

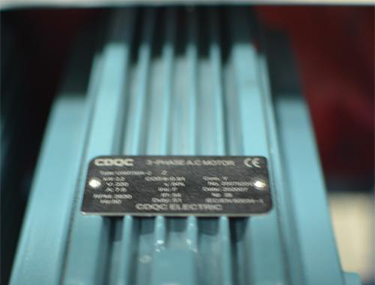

7. Motores y ruedas (motores ABB para la opción)

La máquina adopta motores de la marca CDQC, hace que el procesamiento sea estable y tranquilo.


97

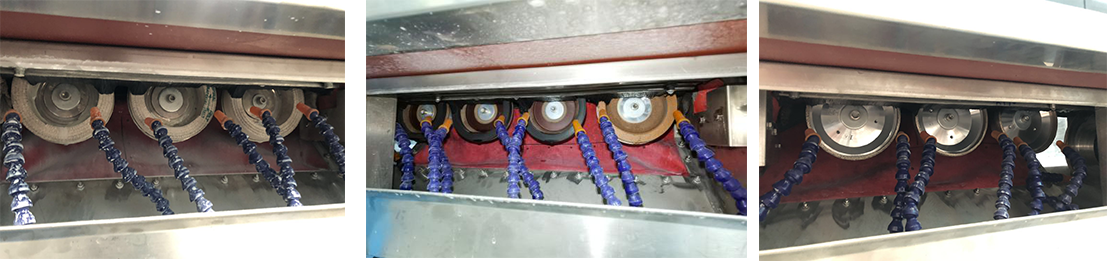

Hay 3 ruedas de diamante, 4 ruedas de resina y 3 ruedas de pulido de cerio para el procesamiento de bisel, que hacen que el pulido sea más brillante.



98

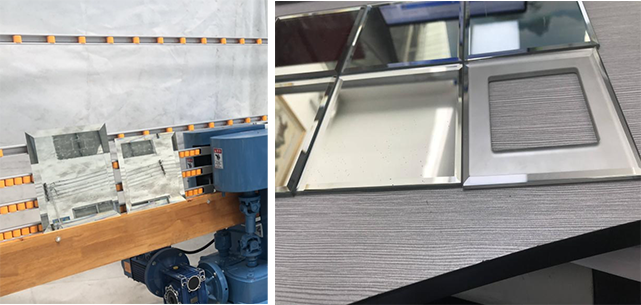

8. La imagen de los bordes de acabado de vidrio.


99


9. Embalaje y envío

Cada pieza se empaqueta con espuma por separado y se fija todo en la máquina, por lo que es fácil de descargar y el cliente no se confundirá con las piezas.


30
